W tym poradniku dowiesz się jak samodzielnie wymienić gałki analogowe w padzie DualSense do konsoli Playstation 5.



Jeżeli twój pad zachowuje się mniej więcej jak na poniższym filmiku, konieczna jest wymiana analogów: DS5 z analog driftem

Strona służąca do kalibracji padów: DualShock Calibration GUI (nie działa na Firefoxie).

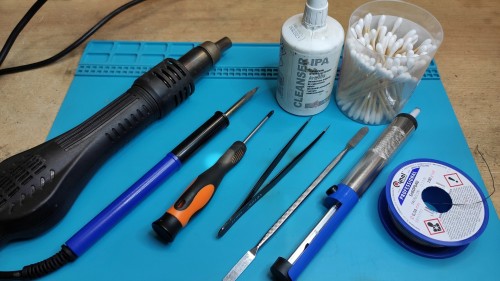

Będziesz potrzebował następujących narzędzi, podstawowych umiejętności w lutowaniu oraz odrobiny oleju w głowie :)

Nie muszę chyba dodawać, że robisz to na własną odpowiedzialność. Analogi możesz zakupić tutaj.

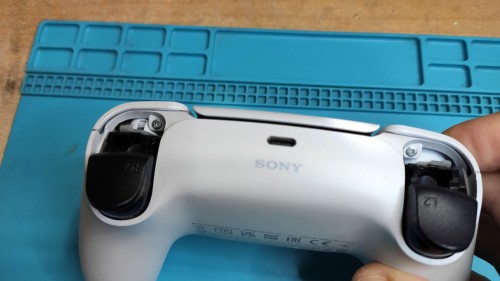

No to zaczynamy! Pod czarną maskownicą oraz pod R1/L1 znajdują się 4 śrubki:

Podwarzamy 2 plastikowe zatrzaski i zdejmujemy dolną obudowę.

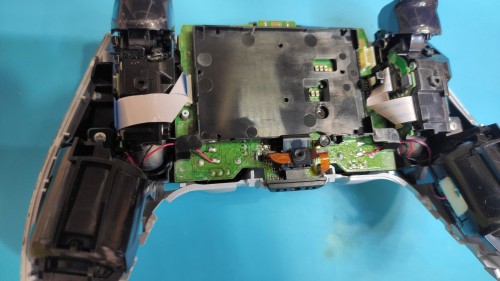

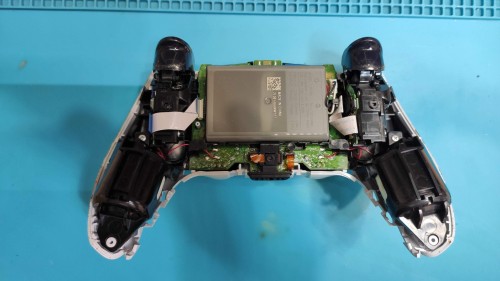

Pod baterią jest kolejna śrubka. Ostrożnie odłączamy mikrofon na brązowej tasiemce:

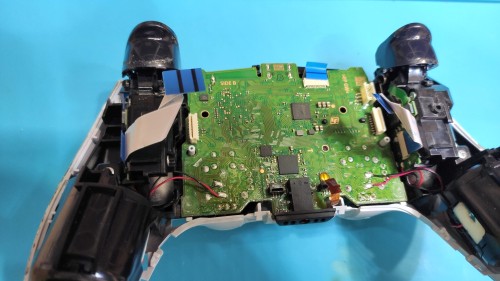

Odłączamy palcami pozostałe taśmy flex. So far so good...

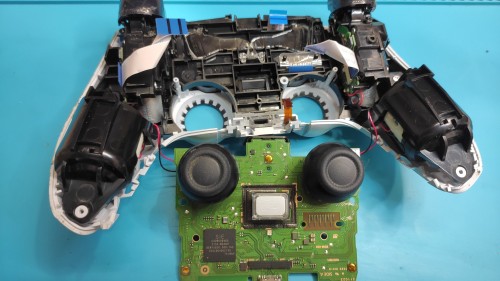

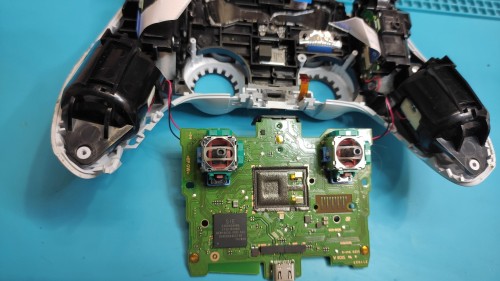

Wyciągamy 'bebechy' pada:

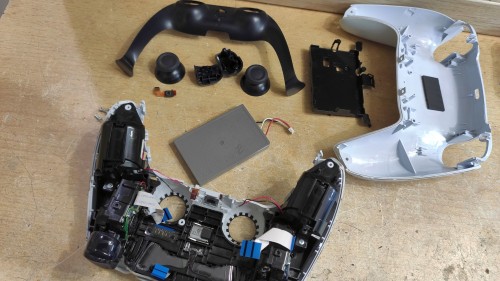

To nie będzie nam teraz potrzebne:

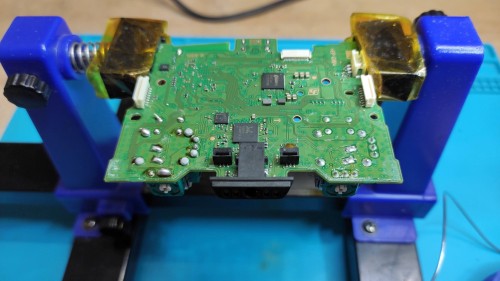

Po unieruchomieniu płytki - nie pisałem o uchwycie? To teraz piszę - walimy cyny ołowiowej na wszystkie nóżki obu analogów:

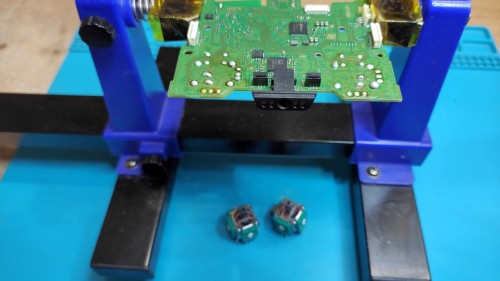

Ponieważ standardowa cyna ołowiowa ma niższą temp. topnienia, będzie nam dużo łatwiej wylutować analogi za pomocą Hot Aira co też czynimy:

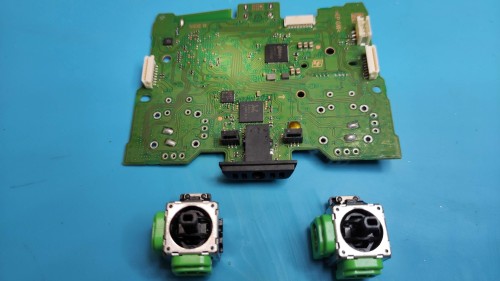

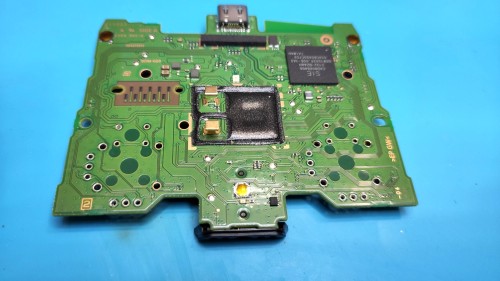

Ok, połowa roboty za nami. Teraz odsysamy wszystkie 'dziurki' i czyścimy z kalafonii:

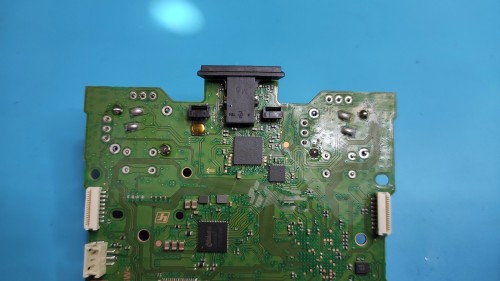

Od drugiej strony sprawdzamy czy wszystkie otwory są gładkie - czy gdzieś nie została cyna. Uwaga na mikro-kondensatorki:

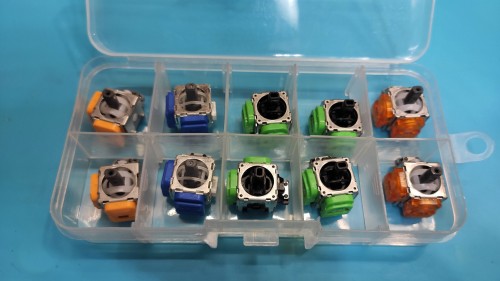

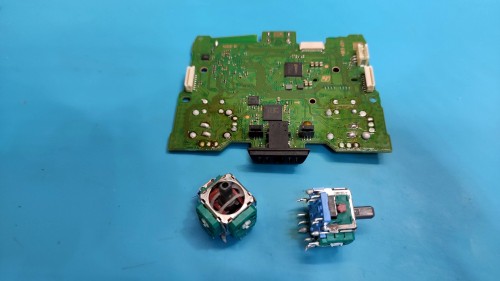

Wybieramy analogi na jakie chcemy wymienić - np. z efektem Halla bądź TMRy:

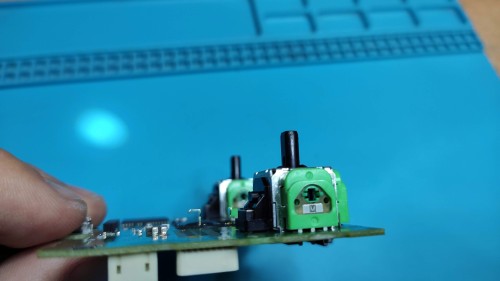

Po włożeniu lutujemy wstępnie po 2 nogi i patrzymy czy analogi są osadzone na płasko względem płytki PCB:

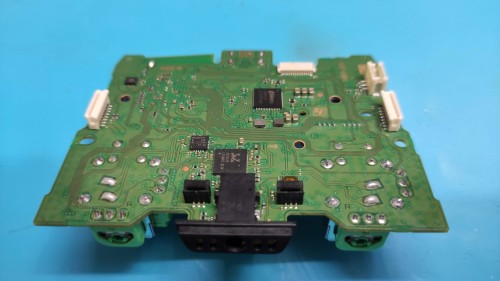

Jeżeli alles gut, lutujemy pozostałe nogi, czyścimy:

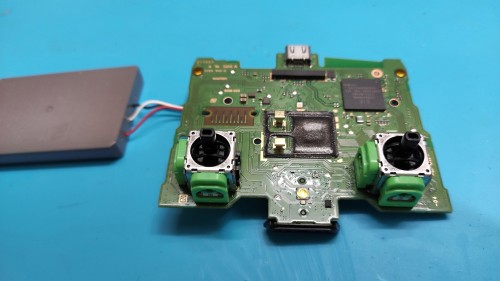

Gałeczki siedzą, więc czas na pierwszy test. Podłączmy baterię i kabel USB do kompa:

Jeśli obie gałki reagują jak na tym filmiku DS5 kalibracja tzn. że operacja się udała i można skręcać pada - kalibracją zajmiemy się na końcu.

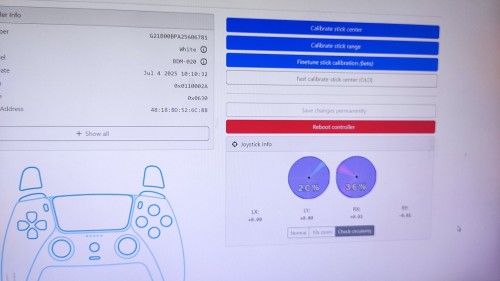

Efekt końcowy po kalibracji martwej strefy oraz zakresu zewnętrznego:

Jeśli nie chcesz ryzykować zawsze możesz zlecić to nam dostarczając urządzenie do naszego serwisu we Wrocławiu albo wysyłając je na adres bądź do paczkomatu. Dane w zakładce Kontakt.



Jeśli podobał ci się ten tutorial, daj znać w komentarzu - co byś chciał zobaczyć w kolejnym, co zmienić, co usprawnić. Każdy feedback będzie mile widziany :)
